一、时差法明渠流量监测系统产品简介

时差法明渠流量监测系统又称明渠流量监测系统，生态流量监测系统，时差法明渠流量监测系统是一款适合明渠测流的设备，广泛应用于各种明渠流量的测量，包括灌溉渠道、城市排水渠道、工业废水排放渠道等。其高精度和实时性使得该系统能够准确反映渠道流量的变化，为水利管理、水资源调度、环境保护等领域使用

超声波多层时差法流量计是依据国内外“超声波管道式流量计”原理研发而成的一款适合明渠测流的设备，通过对超声波管道式流量计设计结构的延伸，应用到明渠测流中。其具备多层测流方式，可根据渠道类型分布换能器层结构设计，通过测量不同水层的流速，从而提高测量精度测流设备。

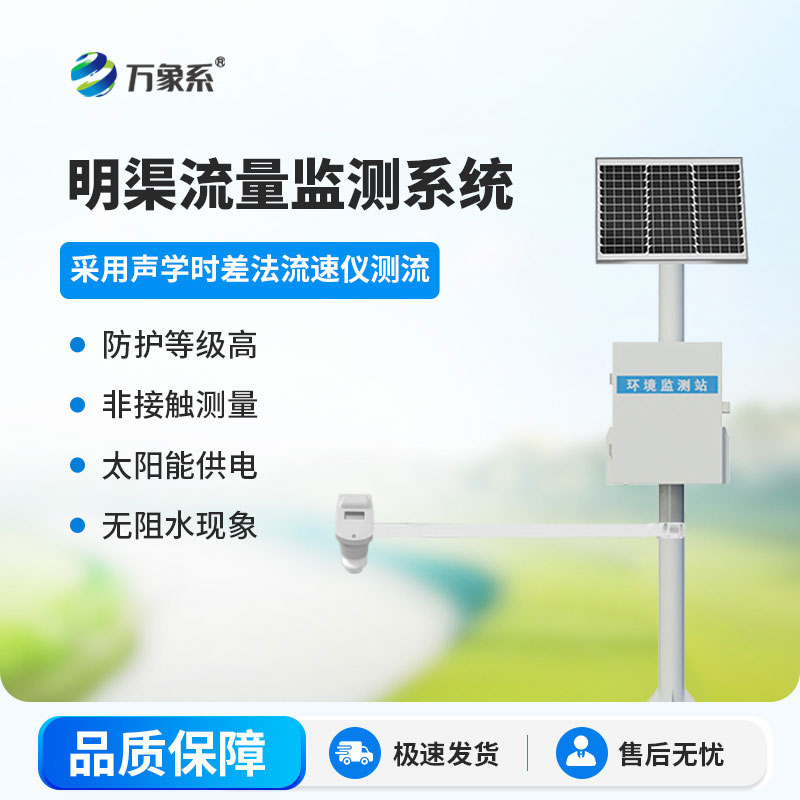

二、时差法明渠流量监测系统组成部分
超声波多层时差法测流系统主要有以下设备组成：
1.三对流速传感器
3.一个超声波液位传感器
3.采集系统
4.太阳能供电系统
5.立杆与支架
三、时差法明渠流量监测系统工作原理
超声波时差法是采用声学时差法流速仪测流，其原理是在河道两岸与流速方向成一定的夹角（通常45度）安装一对或多对换能器，一个换能器发射超声波，另一个换能器接受超声波（超声波传输路线称为声路），通过声学时差法流速仪测得顺、逆流方向的超声波传输时间差计算出测线平均流速，可实现多层流速监测，通过数据建模形式计算平均流速，再通过流速面积法计算出瞬时流量。
四、监测站特点
1.测量优势：
1.1依据超声波管道式流量计设计标准与标定规范研发而成，具有极高的精确性和稳定性，明渠测量精度能达到95%以上；
1.2流量计安装在明渠河流的渠道内，可设置多层换能器，对不同层流速进行实时测量，采用多次采样不同水层的流速；
1.3由于本测流系统采用多层传感器结构，运行一段时间后可建立层流速分布模型，即：即使只有一层传感器仍能正常工作，本系统设备依旧可以高效的工作；
1.4采用IP68防护等级：本系统中的磁致伸缩水位计（或双级磁编码水位计）、流速换能器均具备IP68防护标准，即使在渠道水势较高，淹没全部设备时，依旧可以正常工作；
1.5可修正：随着时间的推移，渠道结构的变化，可通过人工率定方式，在一体化积算仪中输入率定参数，可进一步校正本系统的精准度。
2.安装方式特性
2.1嵌入式结构：多层流速仪和水位计均以嵌入式的安装在渠道两次，不阻水、避免水草、漂浮物等附着，大大减少了维护工作量；
2.2换能器层数、高度可根据水位高程设定：由于渠道结构多样性，换能器科根据渠道的特性对应设置高度（如：0.3H、0.6H、0.9H三层结构）；
2.3无阻水特性：设备采用嵌入式安装方式，几乎无水头损失、阻水等情况的发生，提高了灌溉效率。
3.干扰因素
3.1设备适用于渠道宽度在0-50米范围之内的，有一定规则断面的明渠；
3.2设备应用在泥沙含量较高的水系中时，测量精度受一定的影响；
3.3设备对渠道的淤积情况无法实时监测，需定期查看渠道淤积并予以清淤或率定。
