一、浊度在线监测仪产品介绍

1.1概述

WX-GSZ09供水水质站是基于物联网技术的综合传感器采集、显示、分析系统，供水水质监测微系统，由稳流排气单元、分析测试单元、系统控制单元和远程通讯单元等组成，具备完善的供电、防雷、网络通讯等功能。

1.2产品定位

WX-GSZ09该设备用于供水末梢<0.3Mpa管压环境。可广泛应用城市或村镇自来水厂、自来水输水管网、自来水二次供水、用户末梢、室内游泳池、大型净水设备和直饮水等水质在线监测，是水厂生产过程控制、水利水务管理、卫生监督等领域必不可少的在线分析设备。

1.3功能与特点

·GPRS联网4G

·支持扩展RJ45联网

·支持扩展传感器远传

·支持LED屏显示7.0寸触摸控制屏

·支持扩展安卓屏显示、存储

·扩展安卓屏支持2G数据存储、U盘数据导出

·支持一路RS485 modbus-RTU协议从站

·支持多通道RS485 modbus-RTU传感器扩展

·配套物联网数据展示、存储、分析平台

·平台支持TCP短链接、HTTP协议等多种协议数据转发

二、浊度在线监测仪组成

2.1组成单元

供水水质监测微系统由供电单元、分析测试单元、显示单元、水泵单元和远程通讯单元及集成箱主体单元组成。

2.1.1供电单元

电源适配器AC220转DC12V/3A。

2.1.2分析测试单元

分析测试单元，主要由水温、电导率、PH、浊度传感器构成，通过螺纹或紧配固定件固定于流通池上，传感器主要参数如下：

技术参数

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装,

以上水质传感器工作环境0-50℃，<0.3Mpa。

2.1.3显示单元

多参数监测仪，安装于柜门处，进行数据采集、解析、显示、通讯、数据保存操作，

·安卓版本：4.4.2·CPU：四核Cortex™-A7·RAM/ROM：512M/4G·屏幕：7寸电容触屏·供电：12V/1A·支持U盘扩展，支持内存卡扩展

2.1.4远程通讯

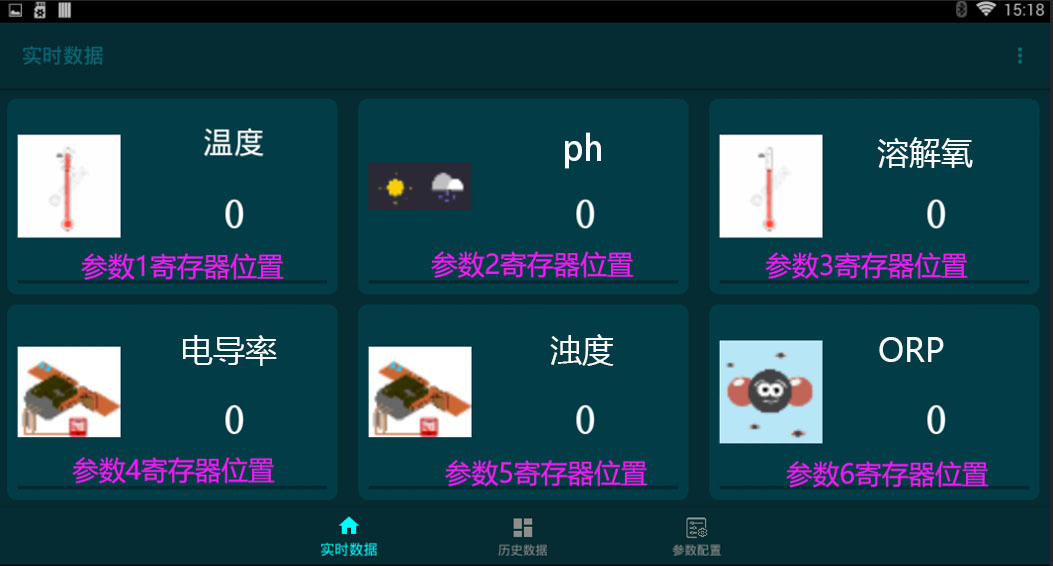

RS485接口MODBUS-RTU通讯协议出厂设备地址6十进制支持03功能码读取数据

按顺序依次排列

2.1.5 设备箱主体单元

三、产品尺寸

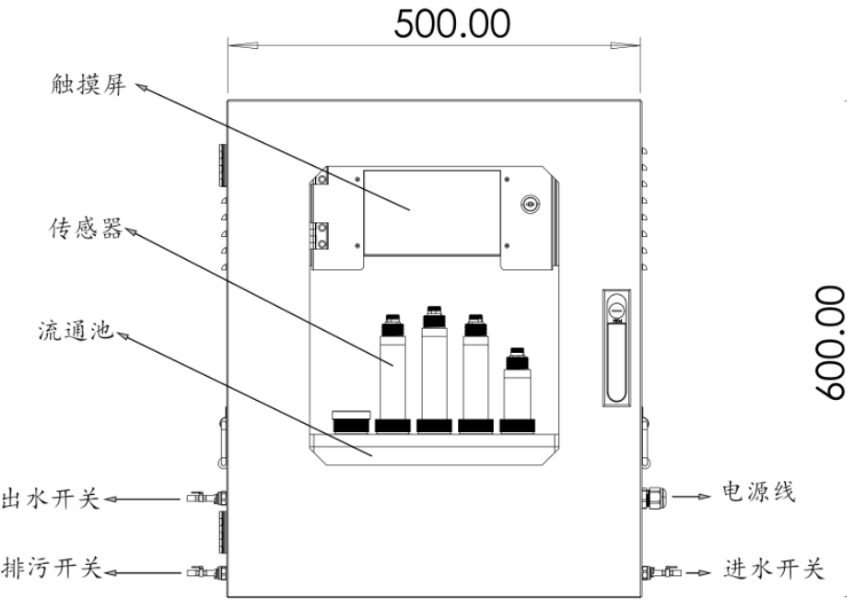

正视图

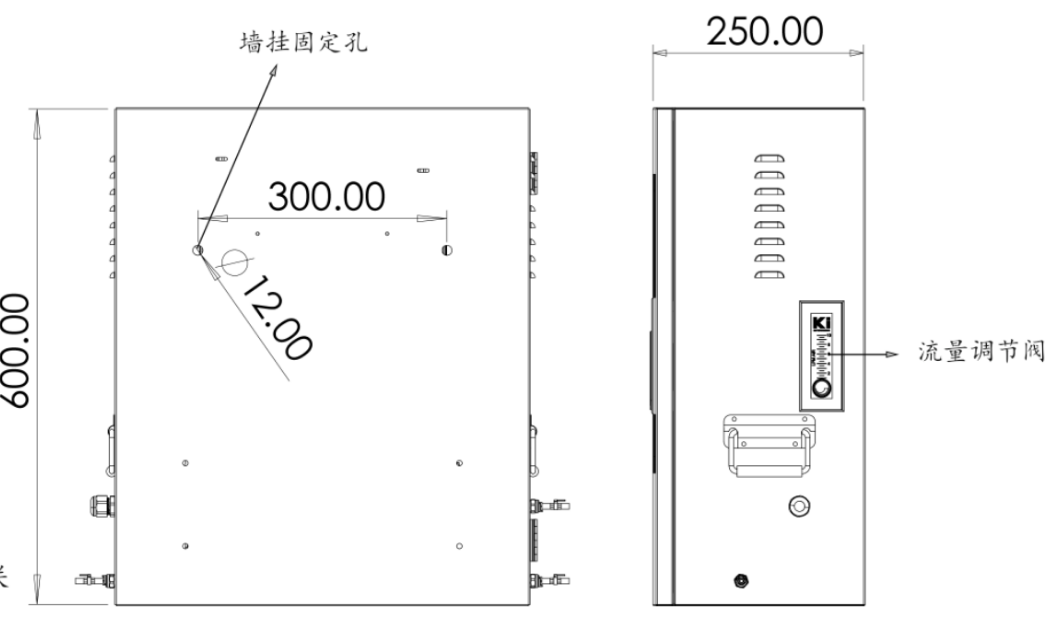

侧视图

四、设备安装

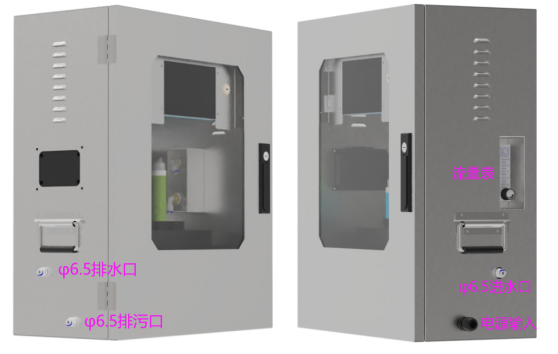

设备整体图

内部测量单元示意图

五、保养维护

初次使用或久置不用重新使用时，

PH敏感球泡和参比液络部应在3.3mol/L KCI溶液中浸入2小时以上。

使用时应先用去离子水（或蒸馏水）洗净并擦干，防止杂质带入被测液体中，传感器的1/3应插入被测液体中。接线端子部分应保持清洁干燥，传感器不用时应清洗干净，插入加有3.3mol/L KCI溶液的保护套，或将传感器插入加有3.3mol/L KCI溶液的容器中。检查接线端子处是否干燥，如有污渍，请用无水酒精擦拭，干燥后再继续使用。传感器应避免长时间浸泡在去离子水，蛋白质溶液，强酸强碱溶液以及酸性氟化物溶液中，并防止与有机硅油脂接触。使用时间较长的传感器，它的玻璃膜可能变成半透明或者附有沉积物，此时可用稀盐酸洗涤，并用水冲洗。传感器使用时间较长出现测量误差时，可通过配合仪器进行标定校正，当以上方式对传感器进行维护和保养仍不能进行标定和测量时，说明传感器已经失效，请更换传感器。

电导率常规的电极需要进行周期性的清洗和校准，保养周期由客户根据自己的工况来决定。常规电极的清洗方法：用软毛刷清除附着物（注意避免划伤电极表面），再用蒸馏水清洗，之后进行校准操作。

ORP敏感球泡和参比液络部应在3.3mol/L KCI溶液中浸入2小时以上。

使用时应先用去离子水（或蒸馏水）洗净并擦干，防止杂质带入被测液体中，传感器的1/3应插入被测液体中。接线端子部分应保持清洁干燥，传感器不用时应清洗干净，插入加有3.3mol/L KCI溶液的保护套，或将传感器插入加有3.3mol/L KCI溶液的容器中。检查接线端子处是否干燥，如有污渍，请用无水酒精擦拭，干燥后再继续使用。传感器应避免长时间浸泡在去离子水，蛋白质溶液，强酸强碱溶液以及酸性氟化物溶液中，并防止与有机硅油脂接触。电极的铂片若沾有油脂，则可用脱脂棉花沾以丙酮或酒精，轻轻擦洗干净，若沾污物系不溶性无机物，则可用30-50%的盐酸擦洗之，每天也可以用干净的高级卫生纸擦一次。传感器使用时间较长出现测量误差时，可通过配合仪器进行标定校正，当以上方式对传感器进行维护和保养仍不能进行标定和测量时，说明传感器已经失效，请更换传感器。

溶解氧传感器外表面：用清水冲洗传感器的外表面，如果仍有污垢残留，

请用湿润的软布进行擦拭，对于一些顽固的污垢，可以在水中加入一些家用洗涤液来清洗。荧光膜头表面：如果荧光膜头表面存在污垢，请用清水冲洗或用软布轻轻擦拭。清洁时注意力度避免造成测量区域划伤而影响测量精度。避免荧光膜的内表面被阳光或强光照射不要用手及尖锐物体触摸荧光膜在使用时避免荧光膜表面附着气泡。

浊度传感器维护:如传感器需要清洗,可用温水和适量的洗涤剂，进行清洗。

注意：避免强烈震动损环前面透光玻璃，切勿用硬制品刮擦
